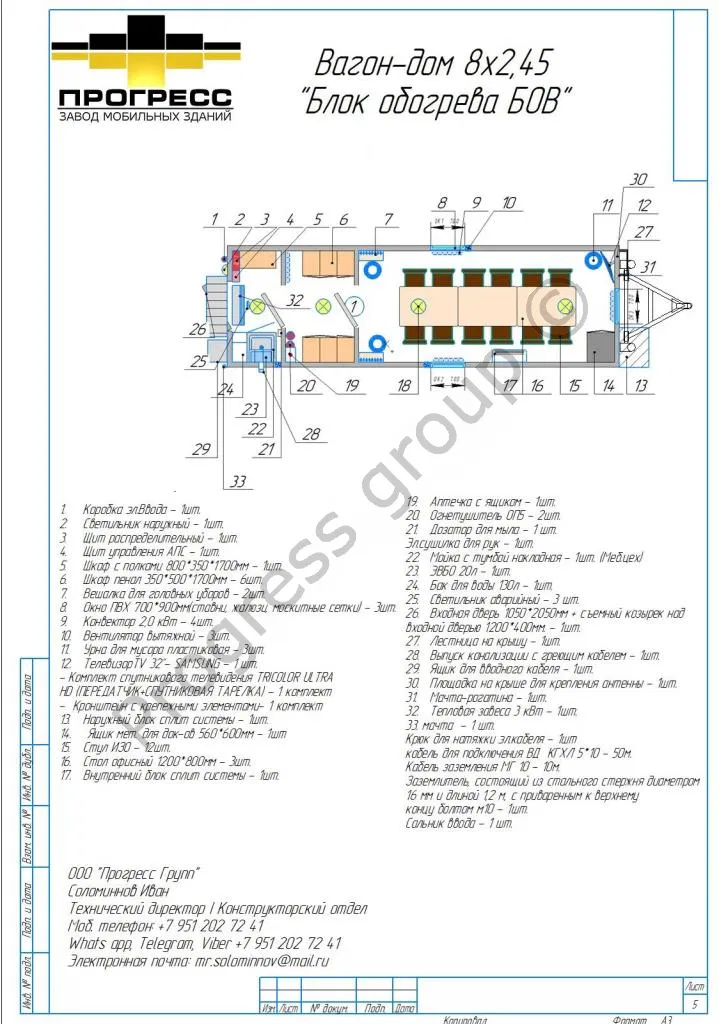

Блок обогрева БОВ на санях

1. Коробка эл.Ввода - 1шт.

2. Светильник наружный - 1шт.

3. Щит распределительный - 1шт.

4. Щит управления АПС - 1шт.

5. Шкаф с полками 800*350*1700мм - 1шт.

6. Шкаф пенал 350*500*1700мм - 6шт.

7. Вешалка для головных уборов - 2шт.

8. Окно ПВХ 700*900мм(ставни, жалюзи, москитные сетки) - 3шт.

9. Конвектор 2,0 кВт - 4шт.

10. Вентилятор вытяжной - 3шт.

11. Урна для мусора пластиковая - 3шт.

12. ТелевизорTV 32"- SAMSUNG - 1 шт.

- Комплект спутникового телевидения TRICOLOR ULTRA HD (ПЕРЕДАТЧИК+СПУТНИКОВАЯ ТАРЕЛКА) - 1 комплект

- Кронштейн с крепежными элементами- 1 комплект

13. Наружный блок сплит системы - 1шт.

14. Ящик мет. для док-ов 560*600мм - 1шт

15. Стул ИЗО - 12шт.

16. Стол офисный 1200*800мм - 3шт.

17. Внутренний блок сплит системы - 1шт.

18. Светильник внутренний - 4шт.

19. Аптечка с ящиком - 1шт.

20. Огнетушитель ОП5 - 2шт.

21. Дозатор для мыла - 1 шт.

Эл.сушилка для рук - 1шт.

22. Мойка с тумбой накладная - 1шт. (Меб.цех)

23. ЭВБО 20л - 1шт.

24. Бак для воды 130л - 1шт.

25. Светильник аварийный - 3 шт.

26. Входная дверь 1050*2050мм + съемный козырек над входной дверью 1200*400мм. - 1шт.

27. Лестница на крышу - 1шт.

28. Выпуск канализации с греющим кабелем - 1шт.

29. Ящик для вводного кабеля - 1шт.

30. Площадка на крыше для крепления антенны - 1шт.

31. Мачта-рогатина - 1шт.

32. Тепловая завеса 3 кВт - 1шт.

33. мачта - 1 шт.

Крюк для натяжки эл.кабеля - 1шт

кабель для подключения ВД КГХЛ 5*10 - 50м.

Кабель заземления МГ 10 - 10м.

Заземлитель, состоящий из стального стержня диаметром 16 мм и длиной 1,2 м, с приваренным к верхнему концу болтом м10 - 1шт.

Сальник ввода - 1 шт.

Размеры: длина — 8м , ширина — 2,8м высота — 2,95м. Каркас: цельносварная металлическая конструкция, изготовленная по специальной технологии. Каркас состоит из: угловые стойки - уголок равнополочный 75*75*5мм. по ГОСТ 8509-93, грузовой пояс - швеллера горячекатанные 10П по ГОСТ 8240-97, ячеистая конструкция из стальных труб прямоугольного сечения по ГОСТ 8645-68. Нижняя рама - швеллера горячекатанные 12П по ГОСТ 8240-97, ячеистая конструкция из стальных труб прямоугольного сечения по ГОСТ 8645-68. Верхняя рама - швеллера горячекатанные 10П по ГОСТ 8240-97, ячеистая конструкция из стальных труб прямоугольного сечения по ГОСТ 8645-68.

Наружная отделка: стальной оцинкованный профилированный/гладкий лист с полимерным покрытием С8 толщиной 0,65 мм.

Утеплитель: Минераловатный утеплитель ISOVER каркас М-34 уложенный с перекрытием стыков. по всей поверхности уложена паро-гидроизоляция.

Пол: снизу зашит стальным листом 1,5 мм, поверх которого установлены поперечные стальные лаги, утеплитель, поверх уложена обрусовка из деревянного бруса пропитанного огнебиозащитным составом, Фанера 15 мм, износостойкий линолеум. В помещениях технического назначения на пол укладывается стальной рифлёный лист.

Крыша: Полукруглая стальная (из листа толщиной 1,5 мм) сварена внахлест сплошным проваром полуавтоматической сваркой в среде инертных газов. Нанесен грунтующий состав с двух сторон, поверх нанесена финишная окраска в два слоя.

Окна: двухкамерные стеклопакеты (с тройным остеклением) на 3-х камерном пластиковом профиле с поворотно-откидным механизмом открывания. Стандартный размер окна: 700х900 мм.

Двери: наружная — металлическая утеплённая, с резиновым уплотнителем и замком, внутренние — деревянные (МДФ).

Внутренняя отделка: стены и потолок отделываются панелями ЛДСП, гладким листом с полимерным покрытием, СМЛО, евровагонкой, оцинкованным проф. листом (в зависимости от назначения помещения).

Электрика: Подключение и электрическая проводка в мобильном здании (вагон-доме) выполняется с применением электрической сети системы TN-S кабелем с медными жилами в двойной изоляции. Ввод кабеля в здание и проходы через перегородки осуществляется через изоляционные трубы. Сечение электрических проводов подбирается на основании ПУЭ. В качестве подключения к внешнему источнику питания используется кабель КГХЛ 5х6 (5х10) с диапазоном рабочих температур от -60С до +50С. Система заземления здания TN-С-S. Мобильное здание (вагон-дом) имеет независимое заземление. Сопротивление изоляции электропроводки, заземлителей и молниеотводов мобильных зданий не должна быть ниже 0,5 МОм при измерении мегомметром на 1000В.Применяемый кабель с одинаковым сечением жил согласно ПУЭ. Подключение здания осуществляется через 5-ти контактный промышленный разъем. Для распределительных сетей в здании, установлен распределительный щит, включающий в себя: автоматические выключатели и дифференциальные автоматические выключатели, подобранные согласно ПУЭ для защиты электропроводки от токов КЗ и перегрузок электросети. Нулевая шина (N), шина заземления (PE), соединительная шина, коммутационные провода, и маркировочные бирки с указанием потребителей. Прокладка кабеля внутри здания выполняется в ударопрочных кабель-каналах из самозатухающего ПВХ. Проводка выполнена кабелем или проводом негорючим (нг) с малым выделением дыма (ls) сечением: для освещения 3х1,5мм2, для розеток 3х2,5мм2. (например ВВГнг-ls) Осветительные приборы: Светильники внутренних помещений светодиодные, имеют современный и эстетичный вид, надёжное крепление (антивандальное) и обеспечивают освещённость помещений согласно СНиП «Естественное и искусственное освещение». Наружные светильники светодиодные, имеют современный и эстетичный вид, надёжное крепление (антивандальное), IP54 и адаптированы к агрессивным условиям эксплуатации. Выключатели освещения и розетки выполнена открытой установки c защитой не ниже IP44. В случае выполнения соединения проводов в распаячных коробках, соединения выполняются строительно-монтажными клеммами.

Отопление: отопление вагон-домов осуществляется с помощью бытовых электрических обогревателей или дровяных печей или водяных регистров.

Водоснабжение: водоснабжение вагон-домов осуществляется путём заполнения привозной водой установленных ёмкостей. Обеспечение горячей водой — за счёт электроводонагревателей. Возможно подключение к внешним источникам воды.

Канализация: предусматривается вывод трубы в полу/стене здания для слива канализационных отходов в септик, подготовленный покупателем или в существующую канализацию.

Вентиляция: вентиляция — естественная — через открывающиеся окна и принудительная — через канальные вентиляторы. Возможна установка кондиционеров.

Пожарная безопасность: степень огнестойкости здания — IV. В каждой зоне вагон-дома установлен автономный пожарный извещатель. Вагон-дом оснащён огнетушителем. По потребности комплектуется системой автоматической охранно-пожарной сигнализации с дымовыми и тепловыми пожарными извещателями, со светозвуковыми оповещателями внутри и снаружи здания. Над эвакуационным выходом устанавливается табличка «Выход».

Эксплуатационная документация: Паспорт на Вагон-дом, протоколы испытаний (сопротивление изоляции, пожарная система оповещения). Сертификаты, схемы и чертежи. Сертификаты качества, паспорта на оборудование и комплектующие .

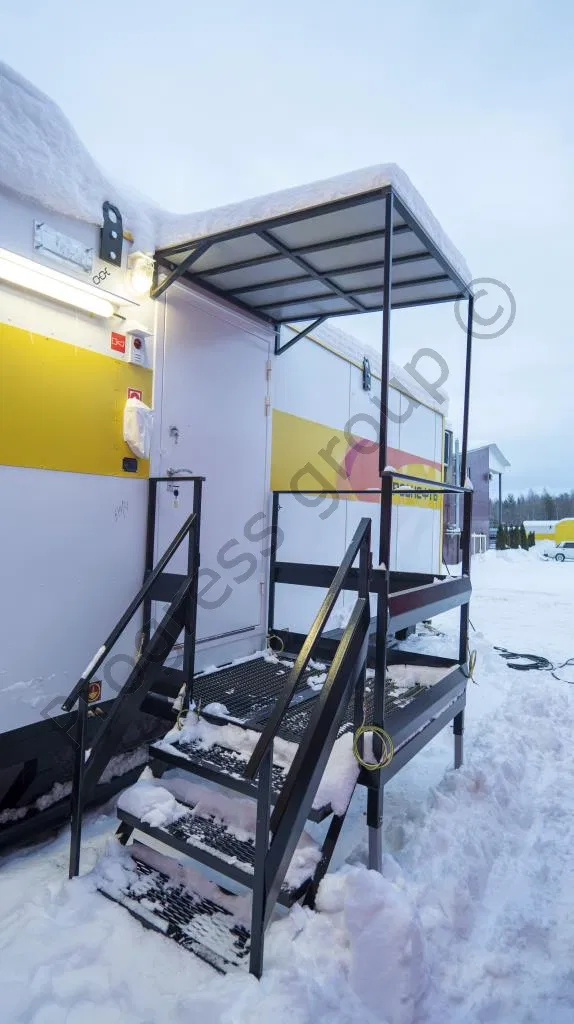

Входная группа: Здание мобильное оборудовано входной площадкой с настилом противоскольжения, которое выполняется в соответствии с требованиями промышленной безопасности. Настил площадки просечно-вытяжной лист ПВ-408; каркас -швеллер №8, ограждения -труба 028 или труба квадратная 25х25. Лестницы и площадки входной группы должны иметь перила и ограждения. Ступени и настилы должны быть выполнены из материалов, исключающих проскальзывание обуви при передвижении персонала. При транспортировке входная группа складывается внутрь вагон-дома
