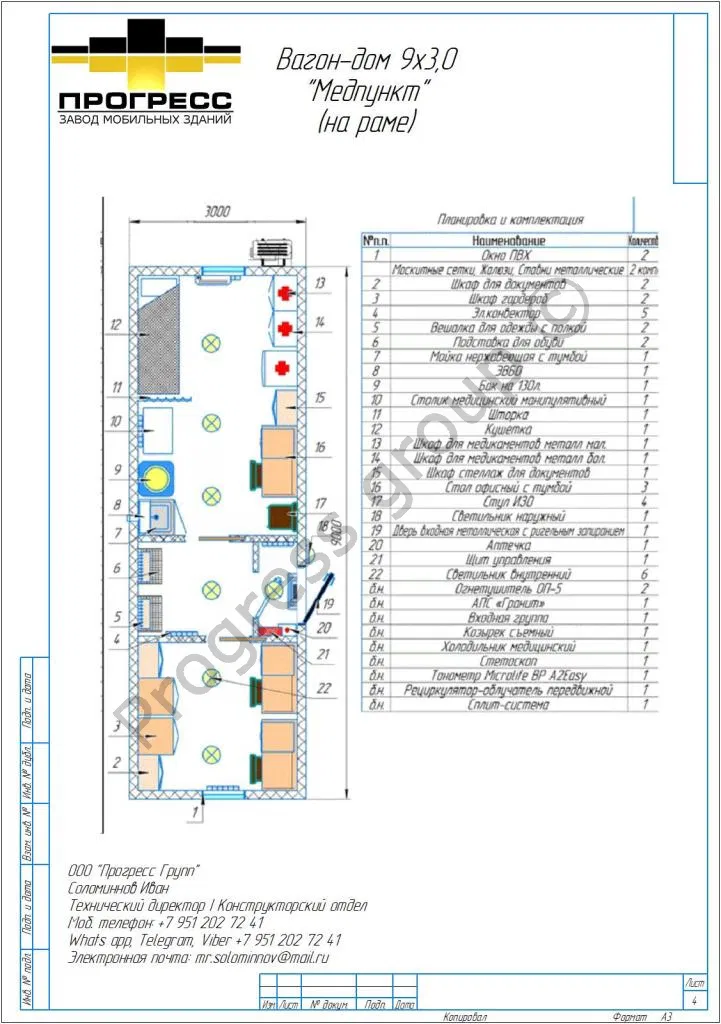

Медпункт на раме

1 Окно ПВХ 700*900мм. - 2 шт.

Москитные сетки, жалюзи, ставни - 2 компл.

2 Шкаф для документов - 2 шт.

3 Шкаф - Гардероб - 2 шт.

4 Эл. Конвектор 1,5 кВт - 5 шт.

5 Вешалка для одежды с полкой НИКА - 2 шт.

6 Подставка для обуви 2-хярусная с поддонами 600*400мм. - 2 шт.

7 Мойка накладная нерж. С тумбой - 1 шт.

8 ЭВБО - 1 шт.

9 Бак для воды не менее 130л. - 1 шт.

10 Столик манипулятивный - 1 шт.

11 Штора медицинская - 1шт.

12 Кушетка медицинская - 1 шт.

13 Шкаф для медикаментов Металл малый - 1 шт.

14 Шкаф для медикаментов Металл большой - 1 шт.

15 Шкаф для документов 600*400 - 1 шт.

16 Стол офисный с тумбой мобильной 1200*600мм. - 3 шт.

17 Стул ИЗО - 4 шт.

18 Светильник наружный - 1 шт.

19 Дверь входная ригельная - 1 шт.

20 Аптечка с ящиком - 1 шт.

21 Щит управления внутренний - 1 шт.

22 Светильник внутренний - 7 шт.

Огнетушитель ОП5 с кронштейнами - 2 шт.

Разъем эл.ввода - 1 шт.

Тепловая завеса - 1 шт

Вентилятор вытяжной - 2 шт. в районе окон

АПС «ГРАНИТ» - 1 компл.

Входная группа - 1 шт.

Козырек съемный - 1 шт.

Холодильник медицинский - 1 шт.

Стетоскоп - 1 шт.

Тонометр Microlife BP A2Easy - 1 шт.

Рециркулятор-облучатель передвижной - 1 шт.

Сплит-система - 1 шт.

Размеры: длина — 9м, ширина — 3м высота — 2,75м. Каркас: цельносварная металлическая конструкция, изготовленная по специальной технологии. Каркас состоит из: угловые стойки - уголок равнополочный 75*75*5мм. по ГОСТ 8509-93, грузовой пояс - швеллера горячекатанные 10П по ГОСТ 8240-97, ячеистая конструкция из стальных труб прямоугольного сечения по ГОСТ 8645-68. Нижняя рама - швеллера горячекатанные 12П по ГОСТ 8240-97, ячеистая конструкция из стальных труб прямоугольного сечения по ГОСТ 8645-68. Верхняя рама - швеллера горячекатанные 10П по ГОСТ 8240-97, ячеистая конструкция из стальных труб прямоугольного сечения по ГОСТ 8645-68.

Наружная отделка: стальной оцинкованный профилированный/гладкий лист с полимерным покрытием С8 толщиной 0,65 мм.

Утеплитель: Минераловатный утеплитель ISOVER каркас М-34 уложенный с перекрытием стыков. по всей поверхности уложена паро-гидроизоляция.

Пол: снизу зашит стальным листом 1,5 мм, поверх которого установлены поперечные стальные лаги, утеплитель, поверх уложена обрусовка из деревянного бруса пропитанного огнебиозащитным составом, Фанера 15 мм, износостойкий линолеум. В помещениях технического назначения на пол укладывается стальной рифлёный лист.

Крыша: Полукруглая стальная (из листа толщиной 1,5 мм) сварена внахлест сплошным проваром полуавтоматической сваркой в среде инертных газов. Нанесен грунтующий состав с двух сторон, поверх нанесена финишная окраска в два слоя.

Окна: двухкамерные стеклопакеты (с тройным остеклением) на 3-х камерном пластиковом профиле с поворотно-откидным механизмом открывания. Стандартный размер окна: 700х900 мм.

Двери: наружная — металлическая утеплённая, с резиновым уплотнителем и замком, внутренние — деревянные (МДФ).

Внутренняя отделка: стены и потолок отделываются панелями ЛДСП, гладким листом с полимерным покрытием, СМЛО, евровагонкой, оцинкованным проф. листом (в зависимости от назначения помещения).

Электрика: Подключение и электрическая проводка в мобильном здании (вагон-доме) выполняется с применением электрической сети системы TN-S кабелем с медными жилами в двойной изоляции. Ввод кабеля в здание и проходы через перегородки осуществляется через изоляционные трубы. Сечение электрических проводов подбирается на основании ПУЭ. В качестве подключения к внешнему источнику питания используется кабель КГХЛ 5х6 (5х10) с диапазоном рабочих температур от -60С до +50С. Система заземления здания TN-С-S. Мобильное здание (вагон-дом) имеет независимое заземление. Сопротивление изоляции электропроводки, заземлителей и молниеотводов мобильных зданий не должна быть ниже 0,5 МОм при измерении мегомметром на 1000В.Применяемый кабель с одинаковым сечением жил согласно ПУЭ. Подключение здания осуществляется через 5-ти контактный промышленный разъем. Для распределительных сетей в здании, установлен распределительный щит, включающий в себя: автоматические выключатели и дифференциальные автоматические выключатели, подобранные согласно ПУЭ для защиты электропроводки от токов КЗ и перегрузок электросети. Нулевая шина (N), шина заземления (PE), соединительная шина, коммутационные провода, и маркировочные бирки с указанием потребителей. Прокладка кабеля внутри здания выполняется в ударопрочных кабель-каналах из самозатухающего ПВХ. Проводка выполнена кабелем или проводом негорючим (нг) с малым выделением дыма (ls) сечением: для освещения 3х1,5мм2, для розеток 3х2,5мм2. (например ВВГнг-ls) Осветительные приборы: Светильники внутренних помещений светодиодные, имеют современный и эстетичный вид, надёжное крепление (антивандальное) и обеспечивают освещённость помещений согласно СНиП «Естественное и искусственное освещение». Наружные светильники светодиодные, имеют современный и эстетичный вид, надёжное крепление (антивандальное), IP54 и адаптированы к агрессивным условиям эксплуатации. Выключатели освещения и розетки выполнена открытой установки c защитой не ниже IP44. В случае выполнения соединения проводов в распаячных коробках, соединения выполняются строительно-монтажными клеммами.

Отопление: отопление вагон-домов осуществляется с помощью бытовых электрических обогревателей или дровяных печей или водяных регистров.

Водоснабжение: водоснабжение вагон-домов осуществляется путём заполнения привозной водой установленных ёмкостей. Обеспечение горячей водой — за счёт электроводонагревателей. Возможно подключение к внешним источникам воды.

Канализация: предусматривается вывод трубы в полу/стене здания для слива канализационных отходов в септик, подготовленный покупателем или в существующую канализацию.

Вентиляция: вентиляция — естественная — через открывающиеся окна и принудительная — через канальные вентиляторы. Возможна установка кондиционеров.

Пожарная безопасность: степень огнестойкости здания — IV. В каждой зоне вагон-дома установлен автономный пожарный извещатель. Вагон-дом оснащён огнетушителем. По потребности комплектуется системой автоматической охранно-пожарной сигнализации с дымовыми и тепловыми пожарными извещателями, со светозвуковыми оповещателями внутри и снаружи здания. Над эвакуационным выходом устанавливается табличка «Выход».

Эксплуатационная документация: Паспорт на Вагон-дом, протоколы испытаний (сопротивление изоляции, пожарная система оповещения). Сертификаты, схемы и чертежи. Сертификаты качества, паспорта на оборудование и комплектующие .

Входная группа: Здание мобильное оборудовано входной площадкой с настилом противоскольжения, которое выполняется в соответствии с требованиями промышленной безопасности. Настил площадки просечно-вытяжной лист ПВ-408; каркас -швеллер №8, ограждения -труба 028 или труба квадратная 25х25. Лестницы и площадки входной группы должны иметь перила и ограждения. Ступени и настилы должны быть выполнены из материалов, исключающих проскальзывание обуви при передвижении персонала. При транспортировке входная группа складывается внутрь вагон-дома
